Coaxial Cable

Coaxial Cable Adalah suatu jenis kabel yang menggunakan dua buah konduktor. Pusatnya berupa inti kawat padat yang dilingkupi oleh sekat yang kemudian dililiti lagi oleh kawat berselaput konduktor. Jenis kabel ini biasa digunakan untuk jaringan dengan bandwith yang tinggi. Kabel coaxial mempunyai pengalir tembaga di tengah (centre core). Lapisan plastik (dielectric insulator) yang mengelilingi tembaga berfungsi sebagai penebat di antara tembaga dan “metal shielded“. Lapisan metal berfungsi untuk menghalang sembarang gangguan luar dari lampu kalimantang, motors, and perlatan elektonik lain. Lapisan paling luar adalah lapisan plastik yang disebut Jacket plastic. Lapisan ini berfungsi seperti jaket yaitu sebagai pelindung bagian terluar.

Kabel ini biasanya banyak digunakan untuk mentransmisikan sinyal frekuensi tinggi mulai 300 kHz keatas. Karena kemampuannya dalam menyalurkan frekuensi tinggi tersebut, maka sistem transmisi dengan menggunakan kabel koaksial memiliki kapasitas kanal yang cukup besar.

Yang dimaksud dengan multiplex adalah alat yang dibgunakan untuk menyusun beberapa kanal telpon menjadi suatu band frekuensi tertentu (base band) atau sebaliknya. Sedangkan LTE (Line Terminal Equipment) Coaxial adalah interface antara multiplex dengan kabel coaxial.

Kabel koaksial biasa digunakan dalam jaringan LAN terutama Topologi Bus yang banyak menggunakan kabel koaksial. Kesulitan utama dari penggunaan kabel koaksial adalah sulit untuk mengukur apakah kabel coaxial yang dipergunakan benar-benar matching atau tidak. Karena kalau tidak benar-benar diukur secara benar akan merusak NIC (Network Interface Card) yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya.
Penggunaan kabel coaxial pada LAN memiliki beberapa keuntungan. Penguatannya dari repeater tidak sebesar kabel STP atau UTP. Kabel coaxial lebih murah dari kabel fiber optic dan teknologinya juga tidak asing lagi. Kabel coaxial sudah digunakan selama puluhan tahun untuk berbagai jenis komunikasi data. Ketika bekerja dengan kabel, adalah penting untuk mempertimbangkan ukurannya.

Jenis Coaxial Cable

Jenis-jenis Coaxial Cable dikenal ada dua jenis, yaitu thick coaxial cable (mempunyai diameter lumayan besar) dan thin coaxial cable (mempunyai diameter lebih kecil).
1) Thick Coaxial Cable
Kabel coaxial memiliki ukuran yang bervariasi. Diameter yang terbesar ditujukan untuk penggunaan kabel backbone Ethernet karena secara histories memiliki panjang transmisi dan penolakan noise yang lebih besar. Kabel coaxial ini seringkali dikenal sebagai thicknet. Kabel coaxial jenis ini dispesifikasikan berdasarkan standar IEEE 802.3 10BASE5, dimana kabel ini mempunyai diameter rata-rata 12mm, dan biasanya diberi warna kuning; kabel jenis ini biasa disebut sebagai standard ethernet atau thick Ethernet, atau hanya disingkat ThickNet, atau bahkan cuman disebut sebagai yellow cable.

Seperti namanya, jenis kabel ini, karena ukurannya yang besar, pada beberapa situasi tertentu dapat sulit diinstall. Suatu petunjuk praktis menyatakan bahwa semakin sulit media jaringan diinstall, maka semakin mahal media tersebut diinstall. Kabel coaxial memiliki biaya instalasi yang lebih mahal dari kabel twisted pair. Kabel thicknet hampir tidak pernah digunakan lagi, kecuali untuk kepentingan khusus.
Kabel Coaxial ini (RG-6) jika digunakan dalam jaringan mempunyai spesifikasi dan aturan sebagai berikut:
• Setiap ujung harus diterminasi dengan terminator 50-ohm (dianjurkan menggunakan terminator yang sudah dirakit, bukan menggunakan satu buah resistor 50-ohm 1 watt, sebab resistor mempunyai disipasi tegangan yang lumayan lebar).
• Maksimum 3 segment dengan peralatan terhubung (attached devices) atau berupa populated segments.
• Setiap kartu jaringan mempunyai pemancar tambahan (external transceiver).
• Setiap segment maksimum berisi 100 perangkat jaringan, termasuk dalam hal ini repeaters.
• Maksimum panjang kabel per segment adalah 1.640 feet (atau sekitar 500 meter).
• Maksimum jarak antar segment adalah 4.920 feet (atau sekitar 1500 meter).
• Setiap segment harus diberi ground.
• Jarang maksimum antara tap atau pencabang dari kabel utama ke perangkat (device) adalah 16 feet (sekitar 5 meter).
• Jarang minimum antar tap adalah 8 feet (sekitar 2,5 meter).

1) Thin Coaxial Cable
Seiring dengan pertambahan ketebalan atau diameter kabel, maka tingkat kesulitan pengerjaannya pun akan semakin tinggi. Harus diingat pula bahwa kabel jenis ThickNetharus ditarik melalui pipa saluran yang ada dan pipa ini ukurannya terbatas. Oleh karena itu diciptakanlah Thin Coaxial cable untuk mengatasi beberapa masalah diatas.
Kabel coaxial jenis ini banyak dipergunakan di kalangan radio amatir, terutama untuk transceiver yang tidak memerlukan output daya yang besar. Untuk digunakan sebagai perangkat jaringan, kabel coaxial jenis ini harus memenuhi standar IEEE 802.3 10BASE2, dimana diameter rata-rata berkisar 5mm dan biasanya berwarna hitam atau warna gelap lainnya. Setiap perangkat (device) dihubungkan dengan BNC T-connector. Kabel jenis ini juga dikenal sebagai thin Ethernet atau ThinNet.



Gambar 2.5 Thin coaxial cable

Kabel coaxial jenis ini, misalnya jenis RG-58 A/U atau C/U, jika diimplementasikan denganTconnector dan terminator dalam sebuah jaringan, harus mengikuti aturan sebagai berikut:
• Setiap ujung kabel diberi terminator 50-ohm.
• Panjang maksimal kabel adalah 1,000 feet (185 meter) per segment.
• Setiap segment maksimum terkoneksi sebanyak 30 perangkat jaringan (devices)
• Kartu jaringan cukup menggunakan transceiver yang onboard, tidak perlu tambahan transceiver, kecuali untuk repeater.
• Maksimum ada 3 segment terhubung satu sama lain (populated segment).
• Setiap segment sebaiknya dilengkapi dengan satu ground.
• Panjang minimum antar T-Connector adalah 1,5 feet (0.5 meter).
• Maksimum panjang kabel dalam satu segment adalah 1,818 feet (555 meter).
• Setiap segment maksimum mempunyai 30 perangkat terkoneksi.
Dulu jaringan Ethernet menggunakan kabel coaxial yang diameter luarnya hanya 0,35 cm (kadang dikenal sebagai thinnet). Kabel ini terutama berguna untuk instalasi kabel yang memerlukan pelilitan dan pembengkokan. Karena mudah diinstall, maka kabel ini juga lebih murah untuk diinstal. Hal ini mendorong beberapa orang menyebutnya sebagai cheapernet. Namun kabel ini memerlukan penanganan khusus. Seringkali pemasang gagal melakukannya. Akibatnya, sinyal transmisi terinterferensi oleh noise. Oleh karena itu, terlepas dari diameternya yang kecil, thinnet sudah jarang digunakan pada jaringan Ethernet.
Thicknet dapat menjangkau sampai 500 meter, dan perangkat dihubungkan ke kabel secara langsung dengan menggunakan transceiver Ethernet dengan kabel AUI. Di lain pihak thinnet lebih fleksibel dan dapat menjangkau sampai 185 meter. Komputer dihubungkan ke kabel dengan menggunakan konektor BNC. Thicknet menggunakan spesifikasi Ethernet 10 base 5, sedangkan thinnet menggunakan 10 base 2.
Walapun kabel coaxial sukar di pasang, tetapi ia mempunyai rintangan yang tinggi terhadap ganguan elektromagnet. Dan kabel ini juga mempunyai jarak maksimal yang lebih daripada kabel “twisted pair”.
Berikut akan disimpulkan mengenai keunggulan dan kelemahan coaxial cable:
• Keunggulan
1) Dapat digunakan untuk menyalurkan informasi sampai dengan 900 kanal telepon
2) Dapat ditanam di dalam tanah sehingga biaya perawatan lebih rendah
3) Karena menggunakan penutup isolasi maka kecil kemungkinan terjadi interferensi dengan sistem lain
• Kelemahan
1) Mempunyai redaman yang relatif besar, sehingga untuk hubungan jarak jauh harus dipasang repeater-repeater
2) Jika kabel dipasang diatas tanah, rawan terhadap gangguan-gangguan fisik yang dapat berakibat putusnya hubungan.

Sumber : v318.wordpress.com

Subnetting VLSM

Perhitungan IP Address menggunakan metode VLSM adalah metode yang berbeda dengan memberikan suatu Network Address lebih dari satu subnet mask, jika menggunakan CIDR dimana suatu Network ID hanya memiliki satu subnet mask saja, perbedaan yang mendasar disini juga adalah terletak pada pembagian blok, pembagian blok VLSM bebas dan hanya dilakukan oleh si pemilik Network Address yang telah diberikan kepadanya atau dengan kata lain sebagai IP address local dan IP Address ini tidak dikenal dalam jaringan internet, namun tetap dapat melakukan koneksi kedalam jaringan internet, hal ini terjadi dikarenakan jaringan internet hanya mengenal IP Address berkelas.

Metode VLSM ataupun CIDR pada prinsipnya sama yaitu untuk mengatasi kekurangan IP Address dan dilakukannya pemecahan Network ID guna mengatasi kekerungan IP Address tersebut. Network Address yang telah diberikan oleh lembaga IANA jumlahnya sangat terbatas, biasanya suatu perusahaan baik instansi pemerintah, swasta maupun institusi pendidikan yang terkoneksi ke jaringan internet hanya memilik Network ID tidak lebih dari 5 – 7 Network ID (IP Public). Dalam penerapan IP Address menggunakan metode VLSM agar tetap dapat berkomunikasi kedalam jaringan internet sebaiknya pengelolaan network-nya dapat
memenuhi persyaratan ;

routing protocol yang digunakan harus mampu membawa informasi mengenai notasi prefix untuk setiap rute broadcastnya (routing protocol : RIP, IGRP, EIGRP, OSPF dan lainnya, bahan bacaan lanjut protocol routing : CNAP 1-2), semua perangkat router yang digunakan dalam jaringan harus mendukung metode VLSM yang menggunakan algoritma penerus packet informasi.

Tahapan perihitungan menggunakan VLSM IP Address yang ada dihitung menggunakan CIDR selanjutnya baru dipecah kembali menggunakan VLSM, sebagai contoh :

130.20.0.0/20
Kita hitung jumlah subnet terlebih dahulu menggunakan CIDR, maka didapat
11111111.11111111.11110000.00000000 = /20
Jumlah angka binary 1 pada 2 oktat terakhir subnet adalah 4 maka
Jumlah subnet = (2x) = 24 = 16
Maka blok tiap subnetnya adalah :
Blok subnet ke 1 = 130.20.0.0/20
Blok subnet ke 2 = 130.20.16.0/20
Blok subnet ke 3 = 130.20.32.0/20
Dst … sampai dengan
Blok subnet ke 16 = 130.20.240.0/20

Selanjutnya kita ambil nilai blok ke 3 dari hasil CIDR yaitu 130.20.32.0 kemudian :
- Kita pecah menjadi 16 blok subnet, dimana nilai 16 diambil dari hasil perhitungan
subnet pertama yaitu /20 = (2x) = 24 = 16
- Selanjutnya nilai subnet di ubah tergantung kebutuhan untuk pembahasan ini kita
gunakan /24, maka didapat 130.20.32.0/24 kemudian diperbanyak menjadi 16
blok lagi sehingga didapat 16 blok baru yaitu :
Blok subnet VLSM 1-1 = 130.20.32.0/24
Blok subnet VLSM 1-2 = 130.20.33.0/24
Blok subnet VLSM 1-3 = 130.20.34.0/24
Blok subnet VLSM 1-4 = 130.20.35.0/24
Dst … sampai dengan
Blok subnet VLSM 1-16 = = 130.20.47/24

- Selanjutnya kita ambil kembali nilai ke 1 dari blok subnet VLSM 1-1 yaitu
130.20.32.0 kemudian kita pecah menjadi 16:2 = 8 blok subnet lagi, namun oktat
ke 4 pada Network ID yang kita ubah juga menjadi 8 blok kelipatan dari 32
sehingga didapat :

Blok subnet VLSM 2-1 = 130.20.32.0/27
Blok subnet VLSM 2-2 = 130.20.32.32/27
Blok subnet VLSM 2-3 = 130.20.33.64/27
Blok subnet VLSM 2-4 = 130.20.34.96/27
Blok subnet VLSM 2-5 = 130.20.35.128/27
Blok subnet VLSM 2-6 = 130.20.36.160/27
Blok subnet VLSM 2-1 = 130.20.37.192/27
Blok subnet VLSM 2-1 = 130.20.38.224/27

Metode VLSM hampir serupa dengan CIDR hanya blok subnet hasil dari CIDR dapat kita bagi lagi menjadi sejumlah Blok subnet dan blok IP address yang lebih banyak dan lebih kecil lagi.
sumber : www.ilmukomputer.com

Subnetting CIDR

CIDR (Classless Inter-Domain Routing) adalah metodologi pengalokasian IP address dan routing paket-paket Internet. CIDR diperkenalkan pada tahun 1993 untuk menggantikan arsitektur pengalamatan sebelumnya dari desain classful network di internet dengan tujuan untuk memperlambat pertumbuhan tabel routing pada router di Internet, dan membantu memperlambat cepatnya exhausting dari IPv4 address.
IP Address dapat digambarkan terdiri dari dua kelompok bit pada address.

Bagian paling penting adalah network address yang mengidentifikasi seluruh jaringan atau subnet dan bagian yang paling signifikan adalah host identifier, yang menyatakan sebuah interface host tertentu pada jaringan. Divisi ini digunakan sebagai dasar lalu lintas routing antar jaringan IP dan untuk kebijakan alokasi alamat. Desain classful network untuk IPv4 berukur network address sebagai satu atau lebih kelompok 8-bit, menghasilkan blok Kelas A, B, atau C alamat. Classless Inter-Domain Routing mengalokasikan ruang alamat untuk penyedia layanan Internet dan end user pada bit batas alamat apapun, bukannya pada segmen 8-bit. Dalam IPv6, bagaimanapun, host identifier memiliki ukuran tetap yaitu 64-bit oleh konvensi, dan subnet yang lebih kecil tidak pernah dialokasikan kepada pengguna akhir.

Notasi CIDR menggunakan sintaks yang menentukan alamat IP untuk IPv4 dan IPv6, menggunakan alamat dasar jaringan diikuti dengan garis miring dan ukuran routing prefix, misalnya, 192.168.1.2/24 (IPv4), dan 2001: db8:: / 32 (IPv6).
Maksud dari 192.168.1.2/24 diatas adalah bahwa IP address 192.168.1.2 dengan subnet mask 255.255.255.0. CIDR /24 diambil dari penghitungan bahwa 24 bit subnet mask diselubung dengan binari 1. Atau dengan kata lain, subnet masknya adalah: 11111111.11111111.11111111.00000000 (255.255.255.0).
Tabel di bawah ini menerangkan tentang subnet mask dan nilai CIDR nya:

Subnet Mask Nilai CIDR
255.128.0.0 /9
255.192.0.0 /10
255.224.0.0 /11
255.240.0.0 /12
255.248.0.0 /13
255.252.0.0 /14
255.254.0.0 /15
255.255.0.0 /16
255.255.128.0 /17
255.255.192.0 /18
255.255.224.0 /19
Subnet Mask Nilai CIDR
255.255.240.0 /20
255.255.248.0 /21
255.255.252.0 /22
255.255.254.0 /23
255.255.255.0 /24
255.255.255.128 /25
255.255.255.192 /26
255.255.255.224 /27
255.255.255.240 /28
255.255.255.248 /29
255.255.255.252 /30

Sebelum notasi CIDR, jaringan IPv4 biasanya menggunakan notasi dot-desimal, representasi alternatif yang menggunakan network address diikuti oleh subnet mask. Dengan demikian, notasi CIDR 192.168.0.0/24 yang akan ditulis sebagai 192.168.0.0/255.255.255.0

Studi Kasus

Studi kasus ini sebenarnya studi kasus pada subnetting, namun karena subnetting yang digunakan menggunakan CIDR maka saya studi kasus tentang subnetting saya gabungkan dengan CIDR. Persoalan terhadapa subnetting akan berpusat pada 4 permasalahan yaitu jumlah subnet, jumlah host per subnet, blok-blok subnet, alamat host dan broadcast yang valid. Langsung saja pada pembahasan studi kasus.
1. Subnetting pada IP address kelas C
Subnetting pada IP Address kelas C berjarak pada interval CIDR /25 sampai CIDR /30.
Subnetting seperti apa yang terjadi dengan sebuah network address/network identifier 192.168.1.0/28 ?
Jawab:
Network Address 192.168.1.0/28 berarti kelas C pada subnet mask /28 berarti 11111111.11111111.11111111.11110000 / 255.255.255.240.
Ket: Subnet mask /28 berarti ada bit 1 sebanyak 28, seperti pada penjelasan di atas.
1. Jumlah Subnet = 2 x, dimana x adalah jumlah bit 1 pada oktet terakhir(oktet keempat) subnet mask. Jadi jumlah subnet adalah 2 4 = 16 subnet
2. Jumlah host per subnet = 2 y – 2, dimana y adalah jumlah bit 0 pada oktet terakhir(oktet keempat) subnet. Jadi jumlah subnet adalah 2 4 – 2 = 14
3. Blok subnet = 256 – z, dimana z adalah nilai desimal dari oktet terakhir(oktet keempat). Jadi blok subnet adalah 256-240 = 16. Jadi subnet lengkapnya adalah 0, 16, ….., 240
4.
Subnet 192.168.1.0 192.168.1.16 ……. 192.168.1.240
Host Address Pertama 192.168.1.1 192.168.1.17 ……. 192.168.1.241
Host Address Terakhir 192.168.1.14 192.168.1.30 ……. 192.168.1.244
Broadcast Address 192.168.1.15 192.168.1.31 ……. 192.168.1.255
5. Catatan: Host Address pertama adalah 1 angka setelah subnet dan broadcast address adalah 1 angka sebelum subnet berikutnya.
Tabel di atas menerangkan tentang host address dan broadcast address yang valid.
2. Subnetting pada IP Address Kelas B
Subnetting pada IP Address kelas B berjarak pada interval CIDR /17 sampai CIDR /30.
Subnetting seperti apa yang terjadi dengan sebuah network address 172.16.0.0/20 dan network address 172.16.0.0/29?
Jawab:
1. Network Address 172.16.0.0/20 berarti kelas B pada subnet mask /20 berarti 11111111.11111111.11110000.00000000 / 255.255.240.0
1. Jumlah Subnet=2x, dimana x adalah bit 1 pada 2 oktet terakhir(oktet keempat dan oktet ketiga). Jadi jumlah subnet adalah 24=16 subnet
2. Jumlah host per subnet = 2y – 2, dimana y adalah bit 0 pada 2 oktet terakhir(oktet keempat dan oktet ketiga). Jadi jumlah host per subnet adalah 212-2=4096 host
3. Blok subnet = 256-z, dimana z adalah nilai oktet terakhir pada subnet. Jadi blok subnet adalah 256-240 = 16. Jadi subnet lengkapnya adalah 0, 16, ….., 240
4.
Subnet 172.16.0.0 172.16.16.0 ……. 172.16.240.0
Host Address Pertama 172.16.0.1 172.16.16.1 ……. 172.16.240.1
Host Address Terakhir 172.16.15.14 172.16.31.30 ……. 172.16.255.254
Broadcast Address 172.16.15.15 172.16.31.31 ……. 172.16.255.255
3. 2. Network Address 172.16.0.0/29 berarti kelas B pada subnet mask /20 berarti 11111111.11111111.11111111.11111000 / 255.255.255.248
1. Jumlah subnet = 213 = 8192
2. Jumlah host per subnet = 2 3-2 = 6
3. Blok subnet = 256-248 = 8. Jadi subnet lengkapnya adalah 0,8,16,…248
4.
Subnet 172.16.0.0 172.16.0.8 ……. 172.16.255.248
Host Address Pertama 172.16.0.1 172.16.0.9 ……. 172.16.255.249
Host Address Terakhir 172.16.0.6 172.16.0.14 ……. 172.16.255.254
Broadcast Address 172.16.0.7 172.16.0.15 ……. 172.16.255.255
4. Subnetting pada IP Address Kelas A
Subnetting pada IP Address kelas A dapat dilakukan pada interval berapapun.
Subnetting seperti apa yang terjadi dengan sebuah network address 10.0.0.0/15
Jawab:
10.0.0.0 berarti kelas A, dengan Subnet Mask /15 berarti 11111111.11111110.00000000.00000000 (255.254.0.0)
1. Jumlah subnet=2x, dimana x adalah bit 1 pada 3 oktet terakhir(oktet keempat, oktet ketiga, dan oktet kedua). Jadi jumlah subnet adalah 27=128 subnet
2. Jumlah host per subnet = 2y – 2, dimana y adalah bit 0 pada 3 oktet terakhir(oktet keempat, oktet ketiga, dan kedua). Jadi jumlah host per subnet adalah 217-2=131070 host
3. Blok subnet = 256-z, dimana z adalah nilai oktet terakhir pada subnet. Jadi blok subnet adalah 256-254 = 2. Jadi subnet lengkapnya adalah 2, 4, ….., 254
4.
Subnet 10.0.0.0 10.2.0.0 ……. 10.254.0.0
Host Address Pertama 10.0.0.1 10.2.0.1 ……. 10.254.0.1
Host Address Terakhir 10.1.255.254 10.3.255.254 ……. 10.255.255.254
Broadcast Address 10.1.255.255 10.3.255.255 ……. 10.255.255.255


Sumber: http://romisatriawahono.net/, http://www.wikepedia.org,http://www.scribd.com

Alamat IP Public

Alamat IP secara global dialokasikan dan di distribusikan oleh Regional Internet Register (RIR) ke ISP. ISP kemudian memberikan blok IP yang lebih kecil kepada pelanggan mereka sesuai keperluan. Sebenarnya semua pemakai internet mendapatkan alamat IP mereka dari ISP. Ke-4 milyar alamat IP yang tersedia di atur oleh Internet Assigned Number Authority (IANA, htp;//www.iana.org/). IANA sudah membagi alamat IP ini ke dalam subnet besar, biasanya subnet /8 dengan 16 juta alamat masing-masing. Subnet ini delegasikan ke satu dari lima Regional Internet Register (RIR) yang diberi kekuasaan untuk wilayah geografis yang besar.

Ke lima RIR adalah:
1. African Network Information Centre (AfriNIC, http://www.afrinic.net/)
2. Asia Pacific Network Information Centre (APNIC, http://www.apnic.net/)
3. American Registry for Internet Numbers (ARIN, http://arin.net/)
4. Regional Latin-American and Caribben IP Address Registry (LACNIC, http://www.lacnic.net)
4. Resaux IP Europeens (RIPE NCC, http://www.ripe.net/)

ISP anda akan memperoleh alokasi alamat IP yang dapat di routing secara global dari kumpulan IP yang di berikan kepada ISP tersebut oleh RIR. Sistem pencatat memastika bahwa alamat IP tersebut tidak untuk mengirim paket antar jaringan dan berpartisipasi dijaringan Internet global. Proses unuk mengirim paket antar jaringan di sebut routing.

Sumber : http://my.opera.com/ashz/blog/index.dml/tag/cidr

Range Network

Range Network adalah ruang lingkup dari sebuah network yang terdiri atas tiga komponen, yaitu Network Address, Available Address/Usable Address, dan Broadcast Address.

Network Address dan Broadcast Address tidak dapat digunakan sebagai alamat pada host. Hal ini dikarenakan keduanya mewakili network secara keseluruhan dalam komunikasiya.

Network Address

fungsi :

untuk mewakili network ketika “penerimaan” paket data. Apabila paket data dikirimkan ke alamat ini maka asumsinya paket data ini dikirimkan ke seluruh network, bukan hanya ke satu host saja.

Broadcast Address

fungsi :

mewakili network ketika “pengiriman” paket data. Jika paket data dikirimkan dari alamat ini, host penerima akan mendeteksi bahwa pengirimnya bukan satu host, melainkan dari satu network.

Kedua alamat ini tidak dapat diberikan kepada host. Kalaupun dipaksakan untuk diberikan maka system akan menolak untuk menerapkannya.

 Available Address adalah sekumpulan Alamat IP yang diterapkan sebagai alamat host.

fungsi :

digunakan untuk pengalamatan pada host.

Dalam penulisannya Alamat IP menggunakan Dotted Decimal, akan tetapi proses pada formulanya menggunakan system bilangan biner. Karenanya untu dapat menyelesaikan formula network, sebelumnya dotted decimal harus dikonversikan ke biner pada setiap segmennya.

Menentukan Range/Panjang Network

Untuk dapat menentukan kapasitas sebuah network, formula yang dapat digunakan adalah:

•      Menentukan Range/Panjang Network Pada Network Address : “And” kan antara Alamat IP dengan bit dari masking yang digunakan.

•      Menentukan Range/Panjang Network Pada Pada Broadcast Address :[Segment yang mengandung bit host (0) pada Network Address + jumlah host]- 1.

·         Network Address merupakan angka yang dibuat dari formula sebelumnya.

·         Jumlah host didapat dari perpangkatan dua untuk bit host pada masking.

Contoh untuk masking :

255.255.255.0 (dotted decimal) jika kita konversikan pada binary, akan menjadi 11111111.11111111.11111111.00000000, disana terlihat julmlah bit host (angka “0”) adalah sejumlah 8 buah maka jumlah host pada network yang bersangkutan adalah 2⁸=256 Alamat IP untuk host.

·         Menentukan Range/Panjang Network Pada Available Address : dimulai dari satu alamat IP setelah Network Address sampai satu address sebelum broadcast address.

Contoh Kasus:

Untuk menentukan range network dari alamat IP 10.10.10.1 masking 255.255.255.0 adalah :

Sebelumnya konversikan dulu dotted decimal menjadi binary :

Alamat IP 10.10.10.1 = 00001010.00001010.00001010.00000001

Masking 255.255.255.0 = 11111111.11111111.11111111.00000000

·         Network Address

00001010.00001010.00001010.00000001

11111111.11111111.11111111.00000000 and

00001010.00001010.00001010.00000000

Hasil binary diatas apabila dikonversi ke dotted decimal, akan menjadi 10.10.10.0, jadi network addressnya adalah 10.10.10.0

·         Broadcast Address

(0 + 2⁸) – 1 = (0 – 256) – 1 = 255

Jadi broadcast addressnya adalah 10.10.10.255

·         Available Address = 10.10.10.1 s/d 10.10.10.254

 Sehingga sebuah network setelah menjalani proses subnetting akan menjadi beberapa subnetwork yang range-nya lebih kecil.

Subnetting dilakukan dengan beberapa alas an, diantaranya:

• Menghemat penggunaan alamat IP, terutama public.

• Mengurangi tingkat kongesti (kemacetan) komunikasi data didalam jaringan.

• Mengatasi perbedaan hardware dan media isik yang digunakan dalam suatu network.

• Memecah Broadcast Domain.

Adapun proses subnetting ini dapat silakukan dengan cara memindahkan atau menggeser garis pemisah antar bagian network dan bagian host dari suatu alamat IP (yang difungsikan oleh masking). Beberapa bit dari bagian host-ID dialokasikan menjadi bit tambahan pada bagian network-range yang lebih kecil.

Proses subnetting dapat membuat sejumlah network tambahan dengan mengurangi jumlah maksimum host yang ada dalam satu network tersebut sehingga akan menjadikan beberapa host yang tadinya berada dalam satu network, bisa jadi setelah dilakukan proses subnetting akan menjadi berbeda network sehingga untuk mengkoneksikannya dapat diperlukan bantuan dari fungsi router.

NOISE

Masalah-masalah dalam komunikasi data

* Delay

Selisih waktu kirim dan terima. Dipengaruhi oleh jenis media transmisi, jenis

gelombang dan lalulintas data

* Atenuasi

Pelemahan sinyal. Ditanggulangi dengan penggunaan repeater.

Masalah-masalah dalam komunikasi data

* Noise ( gangguan )

White Noise : oleh alam dan lingkungan

Black Noise : oleh kesengajaan manusia

Macam-macam White Noise

* Thermal Noise

Thermal noise ini terdapat di semua media transmisi dan pada semua peralatan komunikasi. Disebabkan oleh panas elektron dalam konduktor (agitasi termal elektron), sehingga tidak dapat dihapus / dilenyapkan. Thermal noise memiliki distribusi energi yang uniform pada spektrum frekuensi dan memiliki distribusi level yang normal (Gaussian).

Thermal noise merupakan faktor penentu batas bawah sensitivitas sistem penerima. Thermal noise tidak terlalu berpengaruh untuk transmiasi voice, tetapi akan sangat berpengaruh pada komunikasi data. Dalam komunikasi data impuls noise dapat membuat cacat sinyal yang diterima,sehingga data atau informasi yang dibawa dapat berubah artinya.

Thermal noise dapat didekati oleh suatu white noise yang memiliki rapat spektral daya yang uniform pada spektrum frekuensi. Semua peralatan dan media transmisi mempunyai saham dalam timbulnya thermal noise jika temperaturnya di atas 0o (derajat Kelvin).

Flow Control

LANGKAH KERJA

• Aktifkan Aplikasi troughput (wireshark)

                                                            Gambar 1.1

• Klik capture > pilih option

            Gambar 1.2

• Lalu akan muncul tampilan seperti gambar 1.3 lalu klik start



             gambar 1.3

• Maka akan terlihat seperti tampilan gambar 1.4

                                                Gambar 1.4

• Buka browser (firefox)



• Lalu kunjungi salah satu web (google)



•  Lalu akan muncul tampilan seperti gambar 1.6

·         Lalu lakukan analisis

HASIL PENGAMATAN

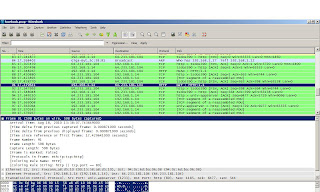

Perhatikan gambar gambar 1.7

Pada keterangan frame no. 63 terdapat info (TCP previews segment lost)

Ini merupakan flow control.

Coba perhatikan pada bagian Transmission control protocol berwarna kuning

Hal ini ditunjukan pada SEQ/ACK analysis terdapat informasi

[this is an ACK to the segment in frame : 62]

 ini merupakan penjelas bahwa pada frame 63 murupakan perbaikan dari frame 62

error control merupakan bagian dari flow control yang digunakan menghindari bottle neck yang berfungsi untuk mengatur kecepatan data yang disesuaikan dengan kecepatan pengiriman.

handshaking

Langkah Kerja

1.     Buka aplikasi pen-capture packet, dalam hal ini yang digunakan adalah Wireshark.

Gambar 1: Menjalankan Wireshark

2.     Lakukan pen-capture-an packet bersamaan dengan saat pengaksesan web page dari internet (pada eksperimen ini digunakan www.google.com dan menggunakan browser Mozilla Firefox).

3.     Stop pen-capture­-an saat web page Google selesai dimuat.

4.     Analisa komunikasi yang terjadi antara PC yang dipakai dan Google, ditandai dengan adanya IP Address PC yang dipakai dan Google di kolom Source dan Destination.

5.     Analisa pola komunikasi yang terjadi

6.     Catat hasil analisis.

Hasil Pengamatan

A.    Packet pertama (no. 148) yang dikirimkan adalah packet dari 192.168.1.216 (client) ke 74.125.71.99 (server –www.google.com) berisi SYN (Synchronize) berprotokol TCP pada detik ke-1,881468.

B.    Packet kedua (no.155) dari server ke client berisi SYN dan ACK (acknowledgement) pada detik ke-2,010732 berprotokol TCP. Artinya server memberitahukan pada clent bahwa telah terjadi connection-establishment

C.    Packet ketiga (no. 156) dari client ke server berisi ACK pada detik ke-2,010793 dalam protocol TCP.

D.    Pada packet keempat (no. 157) dari client ke server, client melakukan permintaan GET / HTTP/1.1\r\n kepada server dalam protocol HTTP. Dalam packet terdapat flag PSH (push) dan ACK pada detik ke-2,011084.

E.    Pada packet kelima (no.181) dikirimkan ACK dari server ke client atas packet 157 dalam protocol TCP pada detik ke-2,249339 di protocol TCP.

F.    Pada packet keenam (no. 182) diberitahukan oleh server kepada client bahwa data yang diminta ada pada server dan berbentuk file text/html (code 302) pada detik ke-2,253199 pada protocol HTTP.

G.    Packet no. 185 (ke-7) dari client-broadcast ke server HTTP dikirimkan untuk merequest pendirian koneksi (SYN) pada detik ke-2,335676 pada protocol TCP.

H.    Packet ke-8 (no. 187) dari client ke server HTTP berisi ACK respon packet no. 182, detik ke-2,359543 dalam protocol TCP.

I.       Pada packet ke-9 (no. 202) server mengirim pesan SYN dan ACK kepada client-broadcast dalam protocol HTTP, di detik ke-2,498382 – Koneksi antara client-broadcast dan server telah didirikan.

J.     Pada packet ke-10 (no. 203) client-broadcast mengirim pesan ACK pada server atas packet no. 202 pada detik ke-2,498416.

K.    Packet ke-11 no. 204 pada detik ke-2,501721 berisi permintaan client untuk mendapat data HTTP/1.1.

L.     Packet ke-12 no. 217 pada detik ke-2,658849: request diterima server. Pada keterangan yang diterakan pada penganalisa packet Wireshark, packet ini adalah respon dari packet 204.

M.    Packet ke-13 sampai ke-17 (kecuali no. 15) dari no. 218 sampai 222 kecuali 220 merupakan pengiriman bagian-bagian dari content yang diminta client dari server HTTP. Packet ke-13 diterima pada detik ke-2,671418 det., packet ke-14 diterima pada detik ke-2,683250, packet ke-16 diterima pada detik ke-2,696098, packet ke-17 diterima pada detik ke-2,708878. –TCP segment of a reassembled PDU-

N.    Pada packet ke-15 (220) dan packet ke-18 (223), client-broadcast mengirimkan ACK pada server bahwa bagian-bagian dari content telah diterima, dan kedua packet ii diterima masing-masing pada detik ke-2,683317 dan detik ke-2,708945

O.   Pada packet ke-16 dikirimkan informasi dari server ke client bahwa content HTTP/1.1 yang berbentuk text/html telah selesai dikirimkan, yang mana packet ini diterima pada detik ke-2,714659.

P.     Total komunikasi antara client dan server adalah 16 packet.

Q.   Total waktu yang dihabiskan 0,833191 detik untuk mengakses www.google.co.id.

Capture Hasil & Analisis Gambar

Gambar 2: Komunikasi antara client-server -packet pertama no. 148

Bisa kita lihat pada kolom paling kanan diterakan bahwa packet dikirimkan dari isis (nama lain dari browser Mozilla Firefox) ke server HTTP dari www.google.com. SYN di sini berarti connection establish request (permintaan pendirian koneksi).

Gambar 3:Packet no. 155

Server Google memberitahukan pada client perequest bahwa connection telah berdiri. Ditandai dengan adanya message SYN ACK (Synchronization Acknowledgement). Dan packet 155 merupakan respon dari packet 148.

Gambar 4:Expert Info SYN ACK

Gambar 5: Packet 155: respon dari packet no. 148

Gambar 6: Packet 156

Lihat gambar 6, packet ini berisi ACK, untuk memberitahukan bahwa packet no. 155 telah diterima oleh client sebagai perequest connection.

Gambar 7: ACK untuk frame (packet) 155

Gambar 8: Packet 157

Pada packet no. 157, client mengirimkan request pada server terhadap content HTTP 1.1 yang bisa diolah browser. Dalam packet ada berbagai keterangan tentang batasan-batasan content yang diminta.

Gambar 9: Isi packet 157 dan batasan-batasan content

Setelah packet ini dikirimkan ke server, maka server memberitahu pada client bahwa content yang diinta ada pada server dan berbentuk text/html. Di dalam informasi diterakan code 302 yang berarti found.

Gambar 10: HTTP/1.1 302 Found

Gambar 11: Permintaan isis broadcast untuk mensinkronisasi koneksi

Perhatikan gambar 11, pada kolom info pengirim packet adalah isis-bcast (broadcast). Apakah perbedaannya dengan isis?

Gambar 12: ACK terhadap packet no. 182

Gambar 13: Analisis ACK packet 187

Isis merespon atas packet 182 (yang berisi pemberitahuan bahwa HTTP/1.1 302) dengan mengirimkan ACK. Ini berarti bahwa packet 182 benar-benar diterima oleh isis.

Gambar 14: Respon server www.google.com terhadap request isis-bcast

Server Google telah merespon dengan SYN ACK pada packet no.202, berarti koneksi antara isis-bcast dan server HTTP Google sudah berdiri.

Gambar 15: isis-bcast telah menerima packet no.202

Isis-bcast memberitahu pada server Google bahwa pemberitahuan pendirian koneksi telah diterima.

Gambar 16: permintaan get / http/1.1

Isis broadcast meminta content HTTP/1.1 pada server (yang tadi sudah dikonfirmasikan dengan kode 302 pada isis).

Gambar 17: server HTTP telah menerima permintaan isis-bcast

Koneksi telah benar-benar berdiri, request telah diterima, content text/html mulai dikirimkan.

Gambar 18: proses pengiriman content pada isis-broadcast

Gambar 19: Tujuan packet

Kita lihat bahwa content dibagi-bagi dalam beberapa packet, dan setiap dua segment dari perakitan kembali PDU, isis-bcast mengirimkan ACK bahwa setiap segment telah diterima dengan baik. Saat content telah selesai dikirim, bersamaan dengan packet terakhir, diselipkan informasi bahwa seluruh content telah selesai ditransfer.

Hasil Praktek Enkapsulasi

Hasil Praktek

ENKAPSULASI

Ø  HASIL PRAKTIKUM

Langkah Praktek

Setelah buka wireshark, klik pada capture dan pilih options

Setelah itu terlihat tampilan sebagai berikut

Lalu klik start

Lalu coba browser maka akan terllihat tampilan sebagai berikut

Lalu analisa data yang ada

Ø  DATA ANALISA

Proses yang akan dianalisa adalah proses enkapsulasi

Enkapsulasi merupakan sebuah proses yang membuat satu jenis paket data jaringan menjadi jenis data lainnya. Enkapsulasi terjadi ketika protokol yang berada pada lapisan yang lebih rendah menerima data dari protokol yang berada di lapisan lebih tinggi dan meletakkan data ke format data yang dipahami oleh protokol tsb. Dalam OSI Reference Model, proses enkapsulasi terjadi pada lapisan terendah yang disebut "framing". Beberapa jenis enkapsulasi antara lain:

1. Frame Ethernet yang melakukan enkapsulasi terhadap datagram yang dibentuk oleh Internet Protocol (IP), yang dalam datagram tsb melakukan enkapsulasi terhadap paket data yang dibuat oleh protokol TCP atau UDP. Data yang dienkapsulasi oleh protokol TCP atau UDP tersebut merupakan data aktual yang ditransmisikan melalui jaringan.

2. Frame Ethernet yang dienkapsulasi ke dalam bentuk frame Asynchronous Transfer Mode (ATM) agar dapat ditransmisikan melalui backbone ATM.

Ø  HASIL ANALISA

GET /HTTP/1.1\r\n

Host: www.google.co.id\r\n

Connection: keep-alive\r\n

User-Agent: Mozilla/5.0 (windows NT 5.1; en-US) Applewebkit/533.4 (KHTML, like Gecko) Chrome/5.0.375.126 Safari/533.4\r\n

Accept-Encoding: gzip,deflate,sdhc\r\n

Accept-Langage: en-GB, en-US; q=0. 8, en; q=0.6\r\n

Accept-Charset: ISO-8859-1, utf-8; q=0.7; *; q=0.3\r\n

GET /HTTP/1.1\r\n

Maksudnya adalah isi http yang ingin kita minta halamannya

Host: www.google.co.id\r\n

Yang dimaksud adalah host yang kita tuju atau yang kita minta

Kesimpulan:

Source port: univ-appserver (1233)

Destination port: http (80)

[Stream index: 7]

Sequence number: 1185 (relative sequence number)

Header length: 20 bytes

Source port: univ-appserver (1233)

Maksudnya dia menjelaskan sumber dari frame data yang telah muncul saat frame permintaan halaman adalah port dari aplikasi. Nomor dari port itu tergantung pada browser yang digunakan

Destination port: http (80)

Menjelaskan alamat yang kita tuju. Jadi jika kita sedang browsing meminta halaman yang kita inginkan, saat itu kita mengirimkan request ke alamat tujuan.

Header length: 20 bytes

Maksudnya panjang header pada lapisan http sebesar 20 bytes

Version: 4

Header length: 20 bytes

Different Services Field: 0x00; Default; ECN; 0x00

Total length: 584

Identification: 0x4fgf

Protocol: TCP (0x06)

Source: 192.168.1.14

Destination: 64.233.181.104

Version: 4

Versi IP yang kita gunakan

Header length: 20 bytes

Panjang header IP sebesar 20 bytes

Total length: 584

Total length setelah ditambahkan dengan panjang header IP

Protocol: TCP (0x06)

Protocol yang digunakan yaitu TCP

Source: 192.168.1.14

Alamat sumber yang berbentuk IP address yang mengirimkan frame yang kita inginkan

Destination: 64.233.181.104

Alamat tujuan yang berbentuk IP address yang meminta alamat sumber untuk mengirimkan frame yang diinginkan

Destination: 94:0c:6d:ba:06:08

Source: Foxconn_a8:d5:10

Type: IP (0x0800)

Destination: 94:0c:6d:ba:06:08

Alamat tujuan yang telah diubah dari bentuk IP address menjadi alamat MAC address

Source: Foxconn_a8:d5:10

Alamat sumber yang telah diubah menjadi bentuk MAC address

Type: IP (0x0800)

Tipe protocol yang digunakan yaitu IP (0x0800)

Arrival time: Aug 18, 2010 13:28:07.743649000

Frame number: 91

Frame length: 598 bytes

Capture length: 598 bytes

[protocols in frame: eth:ip:tcp:http]

[coloring rule name: http]

[coloring rule string: http || tcp.port ==80]

Arrival time: Aug 18, 2010 13:28:07.743649000

Yang dimaksud adalah waktu pengcapturan data

Frame number: 91

Nomor frame yang di analisa

Frame length: 598 bytes

Panjang frame atau juga bisa dianggap panjang frame total yaitu 598 bytes

Capture length: 598 bytes

Panjang capture yang dianalisa yaitu 598 bytes

[protocols in frame: eth:ip:tcp:http]

Protocol-protocol yang ada di frame yaitu ada Ethernet, IP, TCP, dan HTTP
